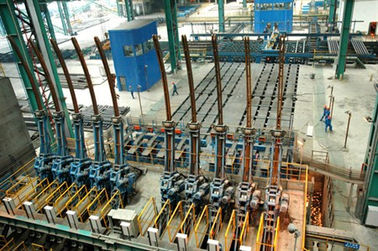

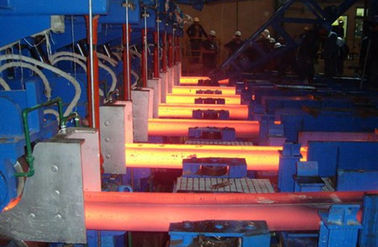

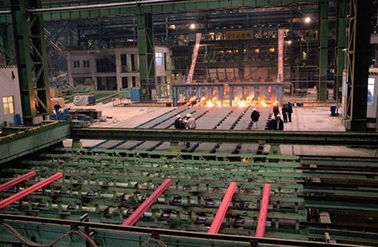

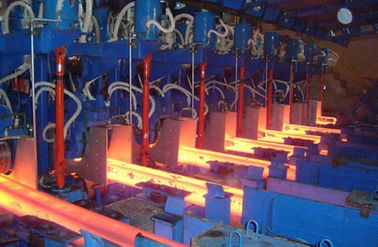

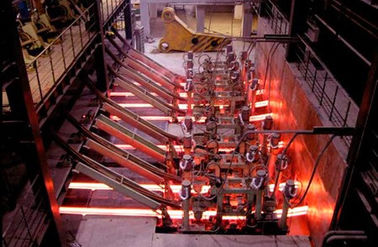

R8M u. Stranggießen-Maschine 8 Strang-CCM, 60T

R8M & 8 Strands CCM Continuous Casting Machine , 60T
R8M & 8 Strands CCM Continuous Casting Machine , 60T R8M & 8 Strands CCM Continuous Casting Machine , 60T R8M & 8 Strands CCM Continuous Casting Machine , 60T R8M & 8 Strands CCM Continuous Casting Machine , 60T R8M & 8 Strands CCM Continuous Casting Machine , 60T

Großes Bild :  R8M u. Stranggießen-Maschine 8 Strang-CCM, 60T

Produktdetails:
Herkunftsort: Wuxi, China (Festland)
Markenname: HAIJUN
Modellnummer: Stränge R8M 8
Zahlung und Versand AGB:
Min Bestellmenge: 8 Strang
Verpackung Informationen: Behälter
Lieferzeit: 6 Monate
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 30 Stränge CCM pro Jahr
Ausführliche Produkt-Beschreibung
Markieren:

Billet-Stranggießen-Maschine

,

horizontales Stranggießen



R8M u. Stranggießen-Maschine 8 Strang-CCM, 60T



Schnelles Detail:

Maschine des Stranggießens CCM

Radius: 4-8m

Strangzahl: 1-8 Stränge

mit ISO-Bescheinigung



1. Grundlegende technische Bereitschaftsparameter:

Stahlknüppelgießanlageradius

8m

Strangquantität

8 Stränge

Schöpflöffelstützart

Schöpflöffeldrehkopf

Schöpflöffeldrehkopf

Gerade Armart

Gießwannenauto

Hoch-niedriger Bahn-Antrieb, gleitende Querfunktion

Werfende Methode

Meßdüse, offenes Casting, Castingpulver

Sekundärabkühlen

Gas- und Wasserkühlung, Justagestromkreis 2 pro Strang

Zurücknahmerichtmaschine

Total 5 Rolle, progressives Geraderichten

Rollentabelle

Kettengruppe zentralisierter Antrieb

Blinde Stange

Steif, mit selbstanpassendem Kopf der blinden Stange

Billetausschnitt

Selbstbrennschneidenmaschine

Bringen Sie die Beförderung unter

Gruppe zentralisierte Liverollentabelle

Abkühlende Bankart

Schoren, Schiebestahlmaschine



Wir können Stranggießenmaschinen der hohen Qualität aus 1 bis 8 Stränge mit den niedrigsten Ausrüstungsherstellungskosten produzieren. Wir können die aktuelle Billetstranggießenmaschine in Übereinstimmung mit der Stahlerzeugungskapazität des Benutzers, Billetgröße, Stahlsorten und die Feldzustände des Benutzers entwerfen, herstellen.



2. Technische Prozessbeschreibung und Kapazität von Stahlknüppel CCM

Induktionsofen:

Nennleistung

60T

Hahn-zu-Hahnzyklus



45min

Ofenquantität



2set



Produktionskapazität



Werktage

330 Tage/Jahr

Durchschnittliche Anzahl des täglichen Ofens

24/day

Produktionskapazität

1000,000~1200,000t/year





3. Werfende Geschwindigkeit, Produktivität und Strangquantität

R8m-Radiusgießanlage kann Stahlkonzerne der verschiedenen Spezifikationen, die maximale werfende Geschwindigkeit werfen ist, wie folgt:



Werfender Schnittbereich (Millimeter)

180x180

200×200

220×220

Werfende Geschwindigkeit (m/min)

1,6

1,8

2,0



NEIN.

Billet

Größe

Werfende Geschwindigkeit

Stundenleistung

(Tonnen)

Tagesleistung

20hour

(Tonnen)



Jahresleistung (300days)

(Tonnen)

1

180×180

1.6m/min

21,98

439

131.700

2

200×200

1.8m/min

27,13

543

162.900

3

220×220

2.0m/min

36,47

729

218.700





Die Berechnungsergebnisse ist der ideale Zustand der Produktion, bitte entsprechend eigener tatsächlicher Situation der Anpassung.

Stahlsorte

Werfender Grad (m/min)

Effektive Deformationsrate (ε)

Zulässige Deformationsrate (εmax)

Gerader Kohlenstoffstahl

1.8~2.5

Beziehen Sie bitte sich die auf Computertabelle

0,25

Niedriger legierter Stahl

1.3~2.0

Beziehen Sie bitte sich die auf Computertabelle

0.15~0.2







4. Stückliste der Ausrüstung CCM



Ausrüstungsname

Gewicht

Modell und Spezifikation

Einheit

1

Schöpflöffeldrehkopf
Hydraulischer Antrieb, Zeichenarmlast 120T, mit Gewichtung

56T×2=112T

stellen Sie ein

2

2

Gießwanne arriage
Hochs und Tiefs-Beine

10×2=20T

stellen Sie ein

4

3

Gießwanne

6×2=12T

stellen Sie ein

4

4

Schlacken-Topf

1.5T

stellen Sie ein

2

5

Castingoperation
Kastenkragbalken
Gestell

0.2×5=1T

stellen Sie ein

8

6

Form 150×150
R8, length900

0.57×5=4.56T

stellen Sie ein

8

7

Formabdeckung

0.1×8=0.8T

stellen Sie ein

8

8

Vibrieren Sie Gerät

3.4×8=27.2T

stellen Sie ein

8

9

Sprühen Sie Sammelrohre

0.4×8=3.2T

stellen Sie ein

8

10

Richtungsrolle

0.2×40=8T

stellen Sie ein

40

11

Steife blinde Stange

2.3×8=18.4T

stellen Sie ein

8

12

Speichergerät der blinden Stange

1.4×8=11.2T

stellen Sie ein

8

13

Geraderichten und
Zurücknahmemaschine

6×8=48T

stellen Sie ein

8

14

Geraderichten und
Zurücknahmemaschine
allgemeine Basis

4T

stellen Sie ein

1

15


Scheren nähern sich Rolle

Frequenzsteuerung, Wasserkühlung

3.5×8=28T

stellen Sie ein

8

16


Brennschneidenmaschine

3×8=24T

stellen Sie ein

8



Infrarot in Phase
Längeneinstellung



stellen Sie ein

1

17

Sammlungsausschnitt
Hauptgerät und hängender Topf

1T

stellen Sie ein

1

18

Nach dem Schnitt der Rolle
Frequenzsteuerung, Wasserkühlung

3.5×8=28T

stellen Sie ein

8

19

Knock-out RolleⅠ
Frequenzsteuerung, Wasserkühlung

3.5×8=28T

stellen Sie ein

8

20

Knock-out RolleⅡ

3.5×8=28T

stellen Sie ein

8

21

Rolle des abkühlenden Betts

4×16=64T

stellen Sie ein

16

22

Kippen der Gangmaschine

8T×8=64T

stellen Sie ein

8

23

Verschiebende Stahlmaschine
Für 12m Länge

33T

stellen Sie ein

1

24

Punktstahlmaschine

35T

stellen Sie ein

1

25

Abkühlendes Bett des Schrittes

126T

stellen Sie ein

1

26

Abkühlendes Bett der Sammlung

30T

stellen Sie ein

1

27

Kühlsystem des Gießmaschinenkörpers

8T

stellen Sie ein

1

28

Gießmaschinenabdeckung

10T

stellen Sie ein

1

29


Gasquellprozessor
Abkommeninstrumentgas



stellen Sie ein

1

30

Stahlplattform

200T

stellen Sie ein

1




Dampfabluftventilator

2T

stellen Sie ein

1




Hydrauli, Schmierung, Druckluftanlage







1

Hydraulische Station des Wirtes

5T

stellen Sie ein

1

2

Knock-out hydraulische Station
Für das Kippen der Gangmaschine

3.5T

stellen Sie ein

1

3

Hydraulische anhebende Heckklappe

1T

stellen Sie ein

3

4

Zentralisierte Fettschmierungsstation

Schließen Sie Verteiler- und Ölrohre mit ein



stellen Sie ein

6

5


Hydraulische Rohrleitung

schließen Sie Rohrteile ein



stellen Sie ein

1

6


Schmierungsrohrleitung



stellen Sie ein

1




CCM 3-Electric







1

Funktionierende Station







2

Softwarepaket







3

PLC



stellen Sie ein

2

5

Inverter











R8M u. Stranggießen-Maschine 8 Strang-CCM, 60T 0
