EN-JS 1030 (GGG-40) Roheisen-Doppeltes flanschte Drosselventil DN50 - DN400

EN-JS 1030 (GGG-40) Roheisen-Doppelt-Flansch-Drosselventil DN50 - DN400

Spezifikationen

Mehrfache materails
Lange Nutzungsdauer
Leistung der hervorragenden Leistung
Perfekter Auftritt
Hohe Qualität

Produktübersicht

Doppeltes FlanschDrosselventil integrierte die Vorteile des Exzenterflanschschmetterlinges und des OblatenDrosselventils. Beseitigte die Defekte zwischen ihnen, vulkanisierter Gummi des Ventilkörpers Innenverkleidung. Erzielen Sie eine perfekte Robbenleistung. Weit verbreitet im Wasserversorgungs- oder Abflusssystem der Wasserpflanze, des Kraftwerks, des Stahlwerks, der Papierherstellung oder der chemischen Industrien, zusammen mit guten Anpassungseigenschaften.

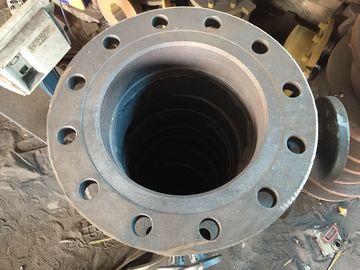

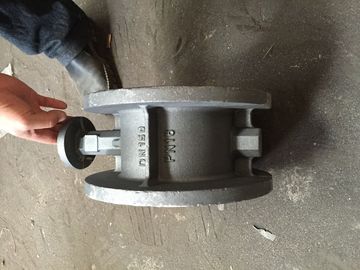

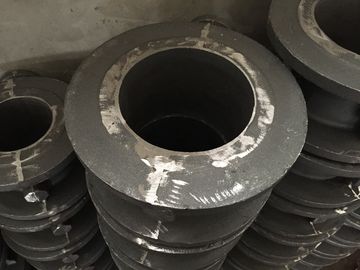

Produkt-Bilder

Technische Parameter

Allgemeine Informationen

• Elastisches gesetzt in Übereinstimmung mit en 593
• Vertrauliches Längen-ACC. zu en 558-1, grundlegende Reihe 14 (LÄRM 3202, F4)
• Mit Flanschenden auf ACC beider Seiten. zu en 1092-2
• Doppel-Ausgleich Scheibe auf einem Lager ruhend in der wartungsfreien Buchse
• Freies Lager des Mediums (trockene Welle) im Körper mittels doppelter O-Ring Dichtung und der geschlossenen Scheibenaugen
• Möglich, ProfilDichtungsring zu ersetzen, ohne die Scheibe auseinanderzubauen
• Automatisches Abdichtungssystem mit beiliegendem und Druck-gestütztem ProfilDichtungsring
• Vakuum fest bis 1 Torr
• Fest in ACC beider Strömungsrichtungen. zu en 1074-2
• Ausblasenbeweiswelle und Wellendichtung
• Mit selbstsicherndem, gekapseltem, wartungsfreiem Wurmgang einschließlich mechanischen Stellungsanzeiger

Material

• Körper: Duktiles Roheisen EN-JS 1030 (GGG-40)
• Scheibe: Duktiles Roheisen EN-JS 1030 (GGG-40)
• Ventildichtung: EPDM
• O-Ringe: EPDM
• Drosselventilstamm: Edelstahl 1,4462
• Wellenlager: Zincfree-Bronze
• Seat: Gummi gezeichnet, microfinished

Korrosionsschutz

• Körper: Innerhalb der 3 Millimeter-Hartgummibeschichtung und der Außenseitenepoxidbeschichtung
• Scheibe: 3 Millimeter-Hartgummibeschichtung

Angelegenheitsbedarfsaufmerksamkeit für Installation

1. Rohrleitungsoblatenart Flanschstandard sollte mit dem Standard des Drosselventils übereinstimmen, engagierter Flansch des Drosselventils wird empfohlen für Oblatenart Verbindungsflansch.

2. Benutzer sollten die Arbeitsbedingungen überprüfen, wenn es Übereinstimmung mit dem Drosselventil ist.

3. Lumen und Dichtfläche sollten vor Installation, kein überschüssiges Haften aufgeräumt werden.

4. Beides verdrängte Seite der Dichtung als Dichtungsring des Flansches, kein Bedarf, Dichtungsring für Drosselventil zu verwenden

5. Das Drosselventil konnte in horizontalem, in der Vertikale und in allen möglichen anderen Winkeln von Rohrleitungen installiert sein und konnte in Zweiweg verwendet werden.

6. Das Drosselventil kann nicht an den Ecken der Rohrleitung, keine erlaubte worden Handstandinstallation installiert sein.

7. Das Drosselventil muss bei der Installierung geschlossen sein, um Ventilplatte zu versichern, um sich nicht mit dem Rohrleitungsflansch auszuwirken.

8. Überprüfen Sie den Flansch, der ohne Defekte geschweißt wird. Kann nicht nach Installation schweißen, um zu vermeiden, um Gummiartikel und antiseptische Beschichtungen zu verbrennen.

9. Für anormale Situationen auf Schaltung, sollte sie heraus überprüfen, Störungen zu entfernen, öffnet nicht oder schließt das Ventil mit externer Kraft.
